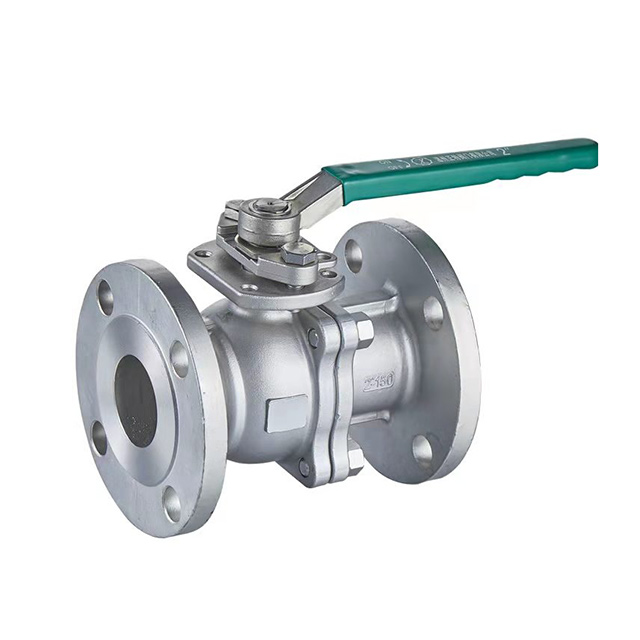

软密封浮动球阀,产品中心,信利阀门有限公司

软密封平板球阀用于截断或接通介质管路，采用不同材质，可分别适用于水蒸汽、油品、液化石油气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等介质。
产品用途：
Q41F型PN16~PN64阀门适用于Class150~Class1500、PN16~PN64、JIS10K~JIS20K等各类管路，用于截断或接通管路中的介质，采用不同材质，可分别适用于水、蒸汽、油品、液化石油气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等介质。
产品特点：
1、在各类阀门中，球阀的流阻最小。全通径球阀开启时，球体通道、阀体通道和连接管直径相等，成为一个直径，介质几乎可以无损失地流动。
2、球阀旋转90度即可关闭，启闭迅速。与同类闸阀、截止阀、小型球阀相比，重量轻，便于管道安装

性能参数：

型号		Q41F-16C	Q41F-16P
		Q41F-25C	Q41F-25P
工作压力（MPa）		1.6~2.5
适用温度（℃）		≤180
适用介质		Water, steam, oil	Weakly corrosive medium
材料	Nitric acids	Carbon steel cast steel	Chrome-nickel stainless steel
	Body, bonnet	Chromium / chrome nickel / chromium nickel molybdenum stainless steel	Chrome-nickel stainless steel
	Sealing ring	Flexible Graphite Gasket / 316 + Flexible Graphite Gasket
	Filler	Teflon

主要连接尺寸：

公称直径 DN	主要连接形式尺寸
公称直径 DN	L	D	D1	D2	B	Z-d	H	W
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P
15	130	95	65	45	14	4-14	78	140
20	140	105	75	55	14	4-14	84	160
25	150	115	85	65	14	4-14	95	180
32	165	135	100	78	16	4-18	150	250
40	180	145	110	85	16	4-18	150	300
50	200	160	125	100	16	4-18	170	350
65	220	180	145	120	18	4-18	195	350
80	250	195	160	135	20	8-18	215	400
100	280	215	180	155	20	8-18	250	500
125	320	145	210	185	22	8-18	265	600
150	360	280	240	210	24	8-23	270	800
200	400	335	295	265	26	12-23	330	800
250	530	405	355	320	30	12-25	450	1300
Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P
15	130	95	65	45	16	4-14	103	100
20	140	105	75	55	16	4-14	112	160
25	150	115	85	65	16	4-14	123	160
32	165	135	100	78	18	4-18	150	250
40	180	145	110	85	18	4-18	156	250
50	200	160	125	100	20	4-18	172	350
65	220	180	145	120	22	8-18	197	350
80	250	195	160	135	22	8-18	222	450
100	280	230	190	160	24	8-23	253	450
125	320	270	220	188	28	8-25	275	600
150	360	300	250	218	30	8-25	286	800
200	400	360	310	278	34	12-25	340	1200
250	530	425	370	332	36	12-30	470	1400
